Güteraufzug Typ ISO-PE easy 1500 / 2000
Güteraufzug mit Personenbegleitung und bodenbündigen Drehtüren
Standard entsprechend der Baumusterprüfung und der Maschinenrichtlinie 2006/42/EG
Serienmäßige Grundausstattung:
Gerüst
- Selbsttragendes Stahlgerüst
- Kaltgewalzte Spezialprofile in verzinkter Ausführung
- Vormontiert mit Schienen T 70 x 65 x 9 mm
- Fahrwegverkleidung aus verzinktem Stahlblech für Fronseite
Fahrkorb
- Tragkraft 1500 — 2000 kg
- Bis zu 2 Beladungsseiten
- Mit Fangvorrichtung für betretbare Räume unter dem Schacht
- Breite 800 — 2000 mm
- Tiefe 1100 — 2000 mm
- Höhe 2000 — 2200 mm
- Breite, Tiefe und Höhe im Rastermaß 25 mm
- Abkantbauweise aus verzinktem Stahlblech
- Beidseitige Führungsschuhe inklusive Notführung
- Versenkte LED Fahrkorbbeleuchtung
- Fahrkorbtableau mit "Push-to-run"-Schlüsselschalter und vorbereitetem Notruf und Notlicht
- Rammschutz
- Lichtgitter
- Ausgleichvorrichtung an der Tragmittelaufnahme
- Überlasteinheit
Drehtüren
- Breite 800 — 2000 mm
- Höhe 2000 — 2200 mm
- Breite und Höhe im Rastermaß 25 mm
- Manuell betätigt
- Aus verzinktem Stahlblech
- Türanschlag frei wählbar (bis Breite 1000 mm)
- Stabiler Kunststoff Türgriff
- Nach DIN 18090
- Türrahmen aus verzinktem Stahlblech
- Türverschluss gutachterlich beurteilt durch den TÜV
Triebwerksraumtür
- Breite 800 — 2000 mm
- Höhe 600 mm
- Breite im Rastermaß 25 mm
- Verzinkte Drehtürflügel (2-flügelig)
- Vorreiberschloss
- Türrahmen aus verzinktem Stahlblech
- Türblatt plan zum Türrahmen
- Kontaktgesichert
Triebwerk
- Schneckenradgetriebe mit werksseitiger Ölfüllung
- Normmotor IP54
- Scheibenbremse
- Handrad
- Drehstrom 400 V / 50 Hz nach IEC
- 2 Kettenräder für 2 Ketten 5/8 x 3/8“ DIN 8187 Triplex
(Ausgleichsgewichte werden durch Rohre geführt)
Steuerung
- Mikroprozessorsteuerung (SPS)
- Schaltschrank 800 x 800 x 250 mm (B x H x T)
- Totmann Steuerung im Fahrkorb (Ruftableau aktivierbar durch Schlüsselschalter)
- Hol- und Sendesteuerung 24 V
- Sicherheitskreis 48 V
- Komplett vorverdrahtet und anklemmbar
- Im Tableau jeder Ladestelle:
- Ein Hol- und Sendetaster für jede Haltestelle
Akustisches Einfahrsignal
Standortanzeige
"Überlast"-Anzeige
"Besetzt"-Anzeige - Motorschutzschalter
- Hauptschalter
- Triebwerksraumbeleuchtung mit Schalter und Steckdose
- Rückholsteuerung

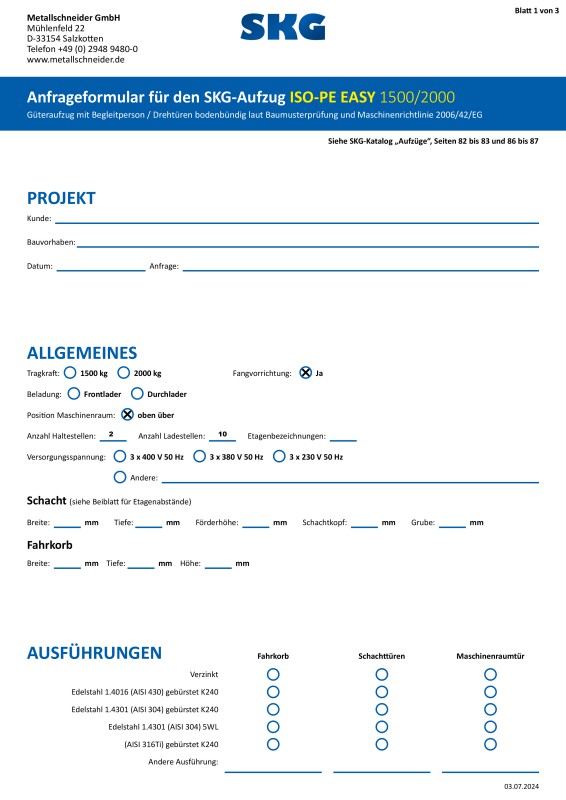

Downloads
